雙卡套接頭
裝配說明
Matlok是不銹鋼管道技術(管道配件)和軟管技術的制造商。我們廣泛的產品范圍包括不銹鋼雙卡套接頭,球閥和閥門,以及與之匹配的鋼管,不銹鋼高壓法蘭等等。用于流體技術的螺紋管件和按照標準設計和生產的不銹鋼單卡套接頭,不銹鋼螺紋管件,高壓管件或不銹鋼儀表,都是我們產品組合的一部分。
Matlok雙卡套管接頭的設計和制造旨在提供儀表和工藝管道中的可靠、防漏連接系統。Matlok雙卡套管接頭由四個精密加工而成組件:

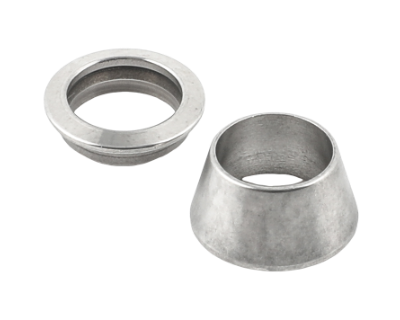

(1) 接頭本體 (2)前卡 (3)后卡 (4)螺母
Matlok卡套管接頭的工作原理
在裝配卡套管接頭時,前卡套被推入到接頭本體和卡套管形成主密封,而后卡套向內產生鉸鏈作用以對卡套管形成強有力的抓緊。后卡套的幾何形狀有助于產生先進的工程鉸鏈-夾箍作用、這種作用可把軸向運動轉化為卡套管的徑向擠壓作用、操作時只需要很小的裝配扭矩。
